OAフロア 施工例方法

プロも現場で採用!

スミノエOAフロア施工事例

プロも現場で採用!

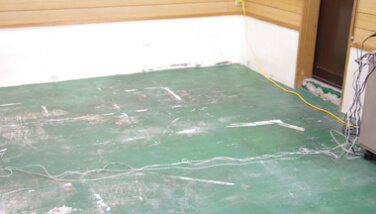

複数の配線(写真の右端)が床上を走り、見苦しいだけでなく足を引っ掛ける危険もあり、対策が必要であったため事務所の一角をOAフロア化しました。

【施工手順】OAフロア

STEP.01仮並べ

仮並べ

まずは、框の位置決めのためOAフロアの仮並べを行います。 部屋を部分的にOA化しましたので、通常は玄関土間部分等に使う部材である框を見切りとして使用しております。 素材はアルミ製で、押し切り等でカットを行います。

仮並べ

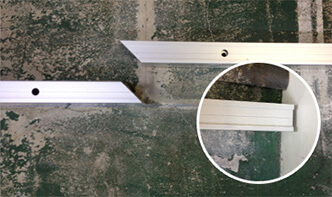

玄関框として使用する場合にコの字に使うことを想定しているため框部材の端は、このように斜めにカットされています。 壁へ突きつける場合は、斜めの部分をカットして使用します。

仮並べ

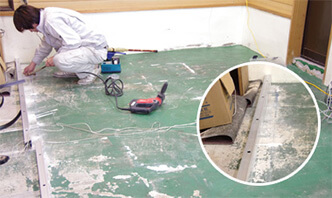

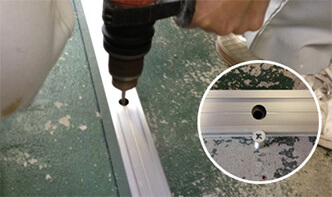

振動ドリルで穴を開け、付属のビスで床に固定します。

STEP.02アンダーレイシート敷き

アンダーレイシート敷き

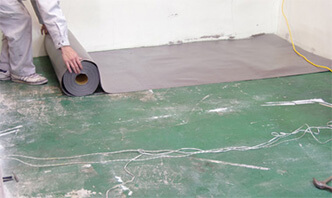

框を固定後、アンダーレイシートを敷きます。

アンダーレイシートとは?

厚みは2ミリ程度でやわらかい素材で、床面に不陸がある 場合にそれを調整するためのものです。不陸がない場合 には必要ありません。

アンダーレイシートとは?
STEP.03並べる
並べる
位置が決定しているので後は並べて行きます。

矢印

並べる
今回の場合は、床のレベルが非常に悪くOAフロアがカタカタと不安定になる場所が発生したため、足のキャップをはずし、

矢印

並べる
足を少しのこぎりでカットし調整を行いました。

今回は、電話線やインターネット線などを工事中でもは ずせなかったため、部分的に作業を分けて機器をかわし ながら進めていきました。

部分的に作業を分けて機器をかわし
                         ながら進めていきました
STEP.04アンダーレイシートを敷く
アンダーレイシートを敷く

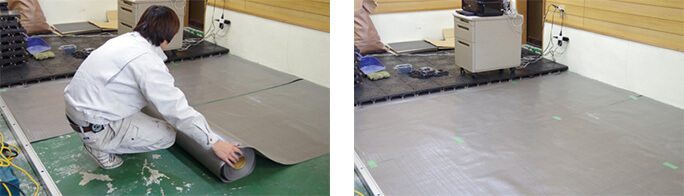

次にOAフロアを施工するエリアにアンダーレイシートを敷きます。

STEP.05並べる
並べる

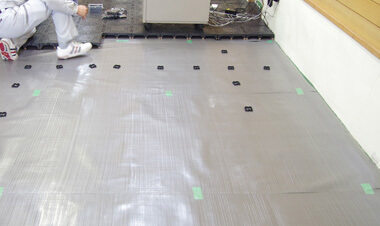

スミノエのOAフロアはジョイントブロックタイプになっており、2m四方のピッチでジョイントブロックを置き、 そのブロックに4つのブロック足を入れることでお互いに連結し、面としての一体感が生まれます。

ジョイントブロックとは?

これがジョイントブロックです。足は簡単に入ります。
別売りになっていますので、平米数に対して必要な個数を数え購入します。平均としては、1㎡あたり5個が目安です。
ジョイントブロックとOAフロアの足にはかなり余裕がありますが、その設置方法で問題ありません。 ジョイントブロック自体が、OAフロアが大きく移動しないようにするための物になります。

ジョイントブロックとは?
STEP.06隙間を埋める
隙間を埋める

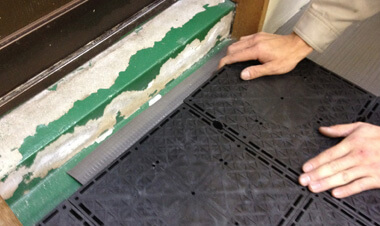

框を固定後、アンダーレイシートを敷きます。

隙間を埋める
押し切りで簡単に切れます。

矢印

隙間を埋める
カットしたパーツに、別売りの補助脚を取り付けます。

矢印

隙間を埋める
このようにカット完全にフィットさせることが可能です。

手ノコでも簡単にカットできるので柱型にも対応できます。

隙間を埋める
手ノコでカット

矢印

隙間を埋める
カットした部分に補助脚をセット

矢印

隙間を埋める
柱にジャストフィット

矢印

隙間を埋める
ぴったり納まりました!
充填ボーダー

カットが面倒だという方には、別売りで充填ボーダーという商品があります。これは、ちょっとしたスペースなら、埋めるだけで完成です。

充填ボーダー
STEP.07すべり止めラバー
すべり止めラバー

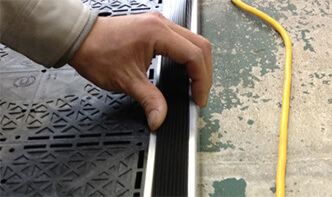

框に付属のすべり止めラバーを入れていきます。冬場ゴムが硬くなり入れにくい場合は、お湯にしばらくつけてやわらかくすると入れやすくなります。

すべり止めラバー

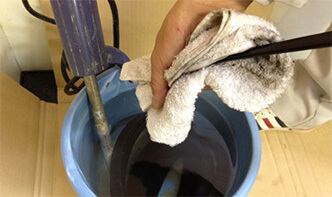

お湯につけてやわらかくする。

すべり止めラバー

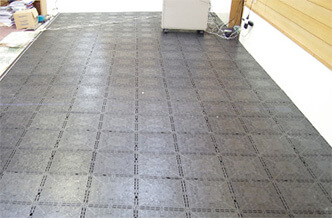

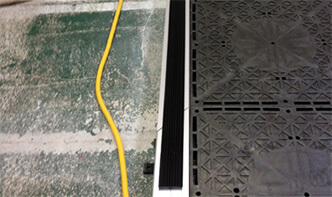

きれいに納まりました。

OAフロアの施工はこれで完了です。

すべり止めラバー

床のレベルが悪い場合等は少し時間がかかりますが、基本的には、どなたにもできる非常に簡単な作業です。 製品が樹脂製で軽くまた、25センチ角と非常にコンパクトなため施工性は抜群です。

使用部材
スミノエSEライト50・ジョイントブロック・SE框補助脚・アンダーレイシート

【施工手順】OAフロア

STEP.01仮並べ
仮並べ

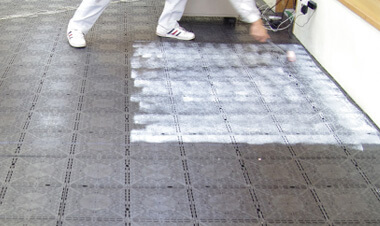

タイルカーペット用ボンドを塗っていきます。タイルカーペットは汚れた部分だけを張り替えることができるのが特徴です。 簡単にめくれるタイプのボンド「ピールアップボンド」を使用します。

隙間を埋める

矢印

隙間を埋める

矢印

隙間を埋める
このボンドは塗ってすぐは白い色ですが、しばらくすると透明になってきます。そのタイミングがタイルカーペットを張っていくタイミングになります。

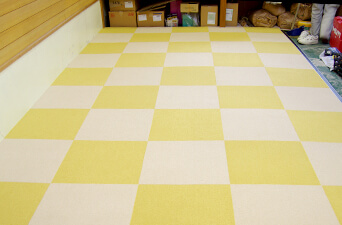

完成です。

完成です。

いかがでしょうか?この仕上がり。
この下に配線を埋めればすっきりオフィスの出来上がりです。 今回は、この後に電気工事がありましたのでタイルカーペットを張りましたが、タイルカーペットを引く前に配線工事を行うことももちろん可能です。
